파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍18 - 3D 플로팅2

Matplotlib을 이용한 3D 플로팅 예는 대부분 알려진 복잡한 수학식을 이용한 것입니다. 실제 데이터를 3D 플로팅으로 분석하는 경우 이런 복잡한 수학식이 아니라 데이터를 어떻게 표현하고 나타낼지에 관한 아이디어가 중요한 것이 되겠죠.

이번 포스팅에서는 아래와 같은 것들이 어떻게 표현되는지에 대해 소개합니다.

• Surface 플로팅
• Try-Surface 플로팅

아래 예제들은 Matplotlib 문서에 제시되어 있는 것들이며, 대부분이 3차원 좌표를 설정한 후 3D 플로팅을 위한 수학방정식을 파이썬으로 구현하고, 이 방정식으로 구한 x, y, z값들을 3차원 좌표상에 그리되 표면을 특정한 색상으로 칠하거나 삼각형으로 채워서 나타내는 방법을 보여줍니다.

코드가 수학식이라 해석이 까다롭기 때문에 그냥 이런식으로 3D 플로팅을 하는구나 하고 넘어가시기 바랍니다. 다만 Suface 플로팅과 Tri-Surface 플로팅을 위해 활용되는 함수들은 눈여겨 보시기 바라구요..

Surface 플로팅

Tri-Surface 플로팅

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍17 - 3D 플로팅1

Matplotlib은 3차원 좌표에 플로팅 해주는 다양한 기능들을 제공하고 있습니다. 이번 포스팅에서는 다음과 같은 내용에 대해 살펴봅니다.

• 3D 라인 그리기
• 3D 산점도 그리기
• 3D 와이어 프레임 그리기

3D 곡선 그리기

3D 플로팅을 하려면 3차원 좌표를 설정하는 것이 제일 먼저 해야할 일입니다. 아래 코드는 3차원 좌표에 Parametric 곡선을 그리는 예입니다.

코드의 주요부분만 살펴보면,

>>> mpl.rcParams['legend.fontsize'] = 10

레전드의 폰트 크기를 10으로 설정해줍니다.

>>> ax = fig.gca(projection='3d')

플로팅 하려는 좌표를 3D로 지정합니다. 이제 ax는 3D 좌표가 기준이 됩니다.

>>> ax.plot(x, y, z, label='parametric curve')

x, y, z 를 3차원 좌표에 플로팅합니다.

이상을 보면 2차원 좌표에서 플로팅하는 것과 비교하면 z값이 하나 더 늘었을 뿐입니다. 결과는 아래와 같습니다.

3D 산점도 그리기

3차원 좌표에 산점도를 그리는 것 역시 제일 먼저 해야할 일은 3차원 좌표계를 설정하는 것입니다.

>>> ax = fig.add_subplot(111, projection='3d')

3D 곡선 그리기에서 3차원 좌료를 설정하기 위해 fig.gca(projection='3d')를 이용했지만, 여기서는 3차원 서브플롯을 추가하여 설정했습니다.

결과는 아래와 같습니다.

3D 와이어 프레임 그리기

>>> X, Y, Z = axes3d.get_test_data(0.05)

mpl_toolkits.mplot3d.get_test_data()는 테스트용 3차원 좌표 샘플을 만들어 줍니다.

>>> ax.plot_wireframe(X, Y, Z, rstride=5, cstride=5, lw=1)

3차원 좌표에 와이어 프레임을 그립니다. 와이어의 간격은 row 방향으로 5(rstride=5), column 방향으로 5(cstride=5)이며 선두께는 1로 설정했습니다. 이 값들을 적절하게 변경하면 와이어 프레임의 모양이 달라집니다. 만약 rstride나 cstride의 값이 0으로 설정되면 해당 방향의 와이어는 사라집니다.

결과는 아래와 같습니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍16 - Matplotlib 애니메이션으로 라이브 그래프 그리기

Matplotlib은 애니메이션 기능을 제공하여 라이브 그래프를 그릴 수 있게 해줍니다. 아래의 코드를 보시죠~

이 코드는 삼각함수 사인그래프를 오른쪽 방향으로 움직이게 합니다. 자, 아래의 수학 함수를 생각해봅니다.

이 함수는 주기가 1인 사인 곡선을 양수 t의 값을 연속적으로 증가시키면 사인 곡선 전체를 오른쪽으로 움직이게 하는 효과를 발휘합니다. 이는 고등학교 수학을 충실히 학습한 분들은 모두 알 수 있을 겁니다.

위 코드는 이 함수를 Matplotlib 애니메이션으로 시각화하는 코드입니다. Matplotlib에서 애니메이션을 수행하는 함수는 FuncAnimation()입니다. 이 함수의 주요 인자를 살펴보면

• fig: 애니메이션을 수행할 루트 플롯
• func: 반복적으로 호출하여 애니메이션을 위한 그래프를 그리는 함수
• init_func: 초기화 함수로써 프레임이 리셋될 때 호출됨. 보통 아무것도 그리지 않은 상태를 만드는 함수가 쓰임
• frames: 초당 프레임수
• interval: 애니메이션의 리셋 간격. 단위는 밀리초(ms)이며 이 값이 커지면 애니메이션이 느려지고, 이 값이 작아지면 애니메이션이 빨라짐
• blit: 이 값이 True이면 func와 init_func는 프레임 클리어를 위해 그려질 대상값을 리턴해야 함

아래는 interval의 값이 20, 30, 10일 때 결과입니다.

interval = 20

interval = 30

interval = 10

만약 Jupyter Notebook을 활용하고, Jupyter Notebook 내에 애니메이션 결과를 나타내고자 하면 아래의 코드와 같이 작성하면 됩니다.

Jupyter에서 Matplotlib 애니메이션이 가능하게 하려면

• from IPython.display import HTML
• FuncAnimation() 호출 후 HTML(ani.to_html5_video()) 호출

아래는 Matplotlib 애니메이션으로 표현할 수 있는 다양한 애니메이션 예입니다. 각 애니메이션에 대한 소스코드를 설명하기에는 수학적인 지식이 필요하고, 포스팅에 많은 시간이 필요할 것 같아서 실제 소스코드의 링크만 걸어둡니다. 필요하신 분들은 소스코드를 참고하시어 응용하시면 되겠네요~

Decay  - 소스코드 바로가기

Basic - 소스코드 바로가기

Dynamic Image - 소스코드 바로가기

Unchained - 소스코드 바로가기

Subplots - 소스코드 바로가기

Strip Chart - 소스코드 바로가기

Bayes_update - 소스코드 바로가기

Double_pendulum - 소스코드 바로가기

Histogram - 소스코드 바로가기

Rain - 소스코드 바로가기

Random 3D animation - 소스코드 바로가기

이와 같이 Matplotlib으로 표현할 수 있는 애니메이션은 매우 다양합니다. 데이터를 분석하고 이를 어떻게 사용자에게 보여줄 것인지 잘 기획한 다음 최적의 효과를 낼 수 있도록 해보세요~

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍15 - 서브플롯 활용하기

이번에는 서브플롯을 활용하여 한 화면에 여러가지 그래프를 보는 방법에 대해 살펴봅니다.

여태까지 다룬 소스코드는 주가트렌드, 주가캔들 그리고 미국 출생아수에 대한 그래프를 출력하는 것이었죠.

이들 세 가지 그래프를 서브플롯을 이용해 그려봅니다.

서브플롯은 아래의 코드로 3개로 구분합니다.

>>> ax1 = plt.subplot2grid((2, 2), (0, 0))

>>> ax2 = plt.subplot2grid((2, 2), (0, 1))

>>> ax3 = plt.subplot2gird((2, 2), (1, 0), colspan=2)

ax1에는 주가트렌드 그래프를, ax2에는 주가캔들 그래프를, ax3에는 미국 출생아수 그래프를 출력하도록 이전 코드를 활용해서 그려봅니다.

14편까지 충실하게 따라왔다면 아래 코드는 별로 설명할 것이 없습니다.

결과는 아래와 같습니다.

이 예에서는 미국 출생아수 그래프는 나머지 2개와 관련이 없는 것이지만, 이런 유형의 데이터 시각화는 서로 상관이 있는 것들을 다른 각도에서 살펴보기 위해 많이 활용됩니다.

자, 그러면 연관성이 있는 주가트렌드와 주가캔들을 서브플롯을 활용하여 한눈에 보이도록 해봅니다.​

x축의 값은 날짜로 동일하며, y축의 값은 주가이므로 동일한 스케일로 그려주면 될 것 같습니다.

​

이를 위해서 x축을 공유하여 서브플롯을 정의합니다. ax1에는 주가트렌드를, ax2에는 주가캔들을 그릴 겁니다.

​

>>> ax1 = plt.subplot2grid((2,1), (0,0))

>>> ax2 = plt.subplot2grid((2,1), (1,0), sharex=ax1)

그리고 y축의 스케일을 같게 두기 위해 주가트렌드 그래프 및 주가캔들을 그린 후 아래의 코드를 추가합니다.

주가트렌드 그래프를 그린 후 추가할 코드

>>> ax1.yaxis.set_major_locator(mticker.MaxNLocator(nbins=5, prune='lower'))

주가캔들을 그린 후 추가할 코드

>>> ax2.yaxis.set_major_locator(mticker.MaxNLocator(nbins=5, prune='upper'))

​

마지막으로 plt.show()를 호출하기 전에 아래 코드를 삽입하여 ax1의 x축에 표시되는 눈금 라벨을 보이지 않게 합니다.

>>> plt.setp(ax1.get_xticklabels(), visible=False)

수정된 drawStockTrend() 함수 부분은 아래와 같습니다.

코드 실행 결과는 아래와 같습니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍14 - 그래프 또는 차트에 주석 달기

데이터를 분석하여 그래프나 차트로 보여줄 때 중요한 이벤트나 이슈 등이 있다면 이를 텍스트나 화살표로 표시하면 사용자에게 보다 친절함을 제공해줄 수 있습니다.

13편에서 활용한 데이터는 1880년 이후로 미국에서 태어난 남자아이, 여자아이 출생수를 그래프로 나타낸 것입니다. 그래프를 보면 1958년 정도에 피크를 보인 후 점차 출생자수가 줄어드는 것을 알 수 있습니다.

1958년에 즈음에 태어난 세대들을 우리나라에서는 베이비붐 세대라고 하는데 미국에서도 마찬가지네요. 차트에 이 부분을 '베이비붐'이라고 표시를 해보도록 하겠습니다.

13편의 코드와 달라진 부분은 하나입니다.

>>> ax.annotate('베이비붐', (1958, y2[1958-1881]), xytext=(0.7, 0.95),

        textcoords='axes fraction', arrowprops=dict(color='g', alpha=0.5))

annotate()는 플롯에 텍스트를 표시하며 옵션으로 화살표도 표시할 수 있습니다. annotate()에 사용된 인자를 살펴보면,

• '베이비붐': 플롯에 표시할 텍스트
• (1958, y2[1958-1881]): 화살표를 그리는 경우 화살표 끝이 지시할 위치. 좌표값으로 표시함
• xytext=(0.7, 0.95): 텍스트가 위치할 지점. textcoords 인자가 'axes fraction'인 경우 0.7과 0.95는 플롯의 가로, 세로방향으로 70%와 95%위치임을 의미함
• textcoords='axes fraction': xytext의 인자는 가로방향, 세로방향의 비율로 지정
• arrowprops=dict(color='g', alpha=0.5): 화살표의 속성을 사전 자료로 지정. 색상은 green, 투명도는 0.5로 설정함. 여기에 사용될 수 있는 인자는 여기를 참고

여기서 텍스트 위치를 지정하는 xytext는 textcoords 인자에 따라 인자의 값이 의미하는 바가 다릅니다. textcoords를 지정하지 않으면 xytext로 지정되는 값은 디폴트로 좌표값이 됩니다.

이 코드를 실행하면 아래와 같습니다.

이제, 베이비붐 시기에 태어난 남자아이 여자아이 출생수를 차트에 삽입해보겠습니다.

이 역시 annotate()를 사용할 것인데, 위 코드의 plt.legend(loc=4) 앞부분에 아래의 코드를 삽입합니다.

>>> bbox_props_f = dict(boxstyle='round', fc='w', ec='r', lw=2)

>>> bbox_props_m = dict(boxstyle='round', fc='w', ec='b', lw=2)

주석을 둥근 모서리 사각형으로 둘러싸기 위해 박스 속성을 위해 사전자료를 정의합니다. 주요 인자는 다음과 같습니다.

• boxstyle='round': 박스스타일을 둥근 모서리 사각형으로 지정
• fc = 'w': 사각형을 흰색으로 채움
• ec='r': 외곽선을 빨간색 선으로 함
• lw=2: 선두께를 2로 설정

annotate()에 사용되는 화살표 및 박스 속성 인자에 대해 보다 많은 정보는 여기를 참고하세요~

annotate()의 인자로 bbox= 가 있음을 알 수 있습니다. 코드를 실행하면 아래와 같은 결과가 나옵니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍13 - Matplotlib 스타일 적용하기

Matplotlib은 그래프를 다양한 스타일로 출력할 수 있게 해줍니다. 윈도우 커맨드 창을 열고 파이썬을 실행한 후 아래의 코드를 입력하고 돌려봅니다.

>>> from matplotlib import style

>>> print(style.available)

화면에 출력되는 것은 Matplotlib에서 사용 가능한 스타일입니다.

• seaborn-dark-palette
• seaborn-darkgrid
• seaborn-whitegrid
• seaborn-colorbline
• seaborn-poster
• seaborn-paper
• seaborn-ticks
• seaborn-notebook
• seaborn-pastel
• seaborn-deep
• seaborn-white
• seaborn-dark
• seaborn-muted
• seaborn-talk
• seaborn-bright
• bmh
• dark_background
• classic
• fivethirtyeight
• ggplot
• grayscale

스타일을 적용하려면 여태까지 여러분이 작성한 코드에 matplotlib.style을 import하고 아래 한줄을 추가하면 됩니다.,

>>> style.use(스타일)

예를 들어 dark_background를 적용하려면

>>> style.use('dark_backgroud')

로 하면 됩니다.

단, 몇몇 스타일에서는 한글이 제대로 동작하지 않는 경우도 있네요. 이 부분은 아직 제가 해결하지 못했습니다. 뭐 언젠가는 해결되겠죠~

아래는 7편에서 다루었던 코드에 몇몇 스타일을 적용한 결과입니다.

seaborn-talk

ggplot

dark_background

이것 말고 다른 스타일은 각자가 한번씩 사용해보기 바랍니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍12 - 주가 캔들 그리기

이왕 Matplotlib을 응용하는 예로 주식 가격을 예로 들었으므로, 주가 캔들을 그리는 방법에 대해 알아겠습니다. 주식에 전혀 관심 없는 분들도 있겠지만 주식을 조금이라도 해본 분들은 주가 캔들에 대해 많이 알고 있을거라 생각합니다.

흔히 주가 캔들을 양봉, 음봉으로 부르기도 하는데, 우리나라 주식 시장에서 빨간색은 좋은 것이고, 파란색은 별로 안좋은 것이죠. 무슨 말인고 하면 빨간색은 주가가 전날에 비해 올라갔다는 말이고, 파란색은 전날에 비해 내려갔다는 의미입니다.

먼저, 11편에서 다루었던 코드를 약간 수정하여 삼성전자 주가의 1달치를 가져와서 주가 캔들을 그려보는 코드를 작성합니다.

코드의 주요 부분만 살펴봅니다.

>>> import matplotlib.finance import candlestick_ohlc

주가 캔들을 그려주기 위해 matplotlib의 필요한 모듈을 import 합니다.

>>>  ohlc = []

     for i in range(len(date)):

         stock_data = date[i], openp[i], high[i], low[i], closep[i], volume[i]

         ohlc.append(stock_data)

주가를 뽑아낸 기간 동안 날짜, 시작가, 고가, 저가, 종가, 거래량 순으로 묶어 ohlc의 요소로 추가합니다.

>>> candlestick_ohlc(ax, ohlc, width=0.5, colorup='r', colordown='b')

주가 캔들을 그립니다. 그릴 공간은 서브플롯 ax, 데이터는 ohlc, 주가 캔들의 폭은 0.5, 양봉은 빨간색으로, 음봉은 파란색으로 그려라는 의미입니다.

>>> ax.xaxis.set_major_formatter(mdates,DateFormatter(%Y-%m-$d))

>>> ax.xaxis.set_major_locator(mticker.MaxNLocator(10))

그래프 좌표의 x축을 설정합니다. 눈금에 표시할 라벨을 날짜 형식으로 지정하고, 눈금의 개수를 10개 정도로 합니다.

이 값을 변경해보면 그래프의 모양이 바뀌는 것을 알 수 있습니다.

코드 실행 결과는 아래와 같습니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍11 - Spine과 임의의 수평선을 기준으로 상하 부분 색칠하기

Spine은 영어로 척추를 의미합니다. 척추란 동물이나 사람의 몸을 지탱하는 중요한 역할을 하죠. 플로팅에서 Spine이란 좌표의 테두리를 굵게 표시하는 것으로 생각하면 됩니다. 이번 포스팅에서는 Matplotlib으로 Spine을 표시하는 방법을 살펴보겠습니다.

그리고 또 살펴볼 것은 다음과 같습니다.

주가 그래프를 볼 때 어떤 가격을 기준으로 윗부분과 아랫부분의 영역을 다른 색상으로 칠하면 보기에 매우 직관적일 것입니다. 예를 들어 삼성전자 주가 그래프에서 125만원 아랫쪽은 파란색, 윗쪽은 빨간색으로 칠하게 되면 120만원보다 주가가 낮았을 때와 높았을 때를 구분하여 보기 쉬울 것입니다.

10편의 코드와 다른 부분만 살펴보겠습니다.

>>> ref_price = 1250000

삼성전자 주가 그래프에서 ref_price를 기준으로 위쪽과 아래쪽의 색상을 다르게 할 것입니다.

>>> ax.fill_between(date, closep, ref_price, where=(closep > ref_price), \

                     facecolor='r', alpha=0.5)

>>> ax.fill_between(date, closep, ref_price, where=(closep < ref_price), \

                     facecolor='b', alpha=0.5)

10편에서 다루었던 fill_between()에서 인자 where= 가 추가되었습니다. where= 다음에는 조건을 입력합니다. where=(closep > ref_price)는 closep의 값이 ref_price보다 클 경우에만 색으로 채우는데, 그 색은 'r'로써 빨간색이며, 투명도는 0.5로 합니다. 마찬가지로 아래의 fill_between()은 closep의 값이 ref_price 보다 작을 경우에만 파란색으로 칠하고 투명도는 0.5로 합니다.

>>> ax.spines['left'].set_color('c')

>>> ax.spines['left'].set_linewidth(5)

>>> ax.spines['right'].set_visible(False)

>>> ax.spines['top'].set_visible(False)

Spine을 설정합니다. 좌측 Spine은 색상은 cyan, 두께는 5로 지정하였고 오른쪽과 위쪽은 Spine을 보이지 않게 했습니다.

>>> ax.tick_params(axis='x', color='r')

>>> ax.tick_params(axis='y', color='#225588')

x축의 값을 빨간색으로 표시하고, y축의 값을 225588 값에 해당하는 색으로 나타냅니다.

이 코드의 실행 결과는 다음과 같습니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍10 - 격자 표시 및 x축과 그래프로 둘러싸인 부분 색으로 채우기

8편의 코드에서 야후의 Open API를 이용해 주식정보를 받아오는 코드를 별도의 파일 stockreader.py로 만들어서 다른 코드에서 재사용할 수 있도록 했습니다. 첨부로 파일을 올려 두었으니 필요하신 분은 사용하세요~

stockreader.py의 getStockData() 함수를 재사용하게 될 것이며, 이 함수의 인자는 2개로 하나는 종목코드, 나머지 하나는 주식 데이터를 뽑을 기간입니다. 뽑을 기간은 현재 기준으로 삼성전자 주가 데이터을 1년, 3년, 1달, 3달치를 각각 얻고 싶으면 아래와 같이 호출하면 됩니다.

# 현재기준 1년치, 3년치 삼성전자 주가 데이터를 가져와 data1, data2에 할당함

>>> import stockreader

>>> data1 = stockreader.getStockData('005930', '1y')

>>> data2 = stockreader.getStockData('005930', '3y')

# 현재기준 1달치, 3달치 삼성전자 주가 데이터를 가져와 data3, data4에 할당함

>>> import stockreader

>>> data3 = stockreader.getStockData('005930', '1m')

>>> data4 = stockreader.getStockData('005930', '3m')

getStockData의 두 번째 인자를 지정하지 않으면 디폴트로 10년치 주가 데이터를 가져옵니다.

Matplotlib 강좌를 하면서 각종 그래프를 그릴 때 아무것도 없는 백지에다 그렸습니다. 하지만 1년치 주가정보와 같이 값을 확인해야 할 필요가 있는 경우, 모눈종이처럼 격자가 있으면 확인하기가 편리할 겁니다.

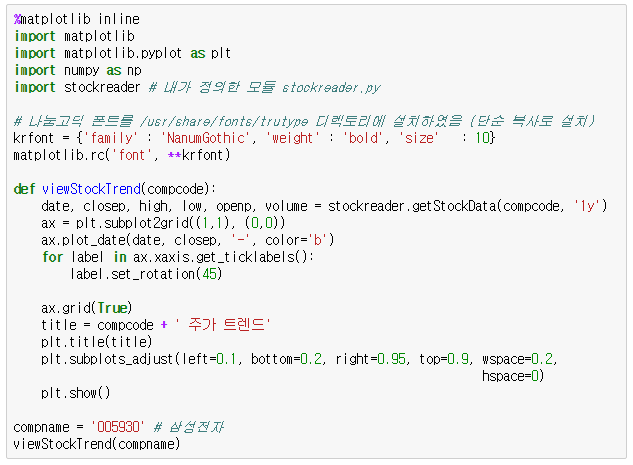

자, 다음의 코드를 보시죠~

전편 코드와 비교해서 달라진 부분만 살펴봅니다.

>>> krfont = {'family': 'NanumGothic', 'weight':'bold', 'size':10}

>>> matplotlib.rc('font', **krfont)

Matplotlib에 한글을 표시할 수 있도록 matplotlib에 한글 폰트를 지정해줍니다. 'family'의 값으로 폰트 파일의 이름을 써주시면 됩니다. 우분투의 경우 폰트 디렉토리 위치는 아래와 같으니 폰트파일(.ttf)을 이곳에 복사하면 됩니다.

/usr/share/fonts/trutype/

>>> date, closep, high, low, openp, volume = stockreader.getStockData(compcode, 1)

compcode에 해당하는 주가 데이터의 1년치를 가져옵니다.

>>> ax = plt.subplot2grid((1,1), (0,0))

루트 플롯을 1 x 1로 구분한 서브 플롯을 생성하고 루트 플롯의 (0, 0)에 위치킵니다. 즉, 서브 플롯은 루트 플롯과 그 크기가 동일합니다. 우리는 여태 matplotlib의 루트 플롯에 그래프나 차트를 그리고 화면에 출력했습니다. subplot2grid()는 루트 플롯에 서브 플롯을 지정해줍니다. 루트 플롯은 하나밖에 안되지만 서브 플롯은 여러개가 될 수 있습니다. 이는 UI 프로그래밍을 할 때 루트 프레임을 여러 개의 서브 프레임으로 나누고 서브 프레임에 다양한 위젯을 위치시키는 원리와 비슷합니다. 이해를 돕기 위해 아래의 코드를 봅니다.

>>> ax1 = plt.subplot2grid((3,3), (0,0), colspan=3)

>>> ax2 = plt.subplot2grid((3,3), (1,0), colspan=2)

>>> ax3 = plt.subplot2grid((3,3), (1,2), rowspan=2)

>>> ax4 = plt.subplot2gird((3,3), (2,0))

>>> ax5 = plt.subplot2grid((3,3), (2,1))

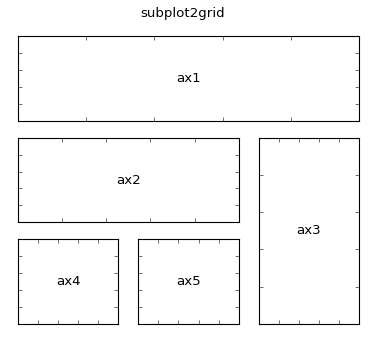

위 코드는 루트 플롯을 3 x 3, 9개의 영역으로 구분하고 ax1~ax5에 해당하는 서브 플롯을 정의해주는 코드입니다. 이 코드를 실행하면 matplotlib의 루트 플롯은 아래의 그림과 같이 5개의 서브 플롯으로 구분됩니다.

ax1~ax5는 플로팅을 위한 독립적인 공간이 됩니다. 따라서 무엇을 어떻게 어떤 배치로 나타낼 것이다라는 것을 미리 스케치한 후 matplotlib의 서브 플롯을 적절하게 구성하여 그에 맞는 차트나 그래프를 그려주면 됩니다.

우리의 코드에서는 루트 플롯과 같은 크기의 서브 플롯을 생성했습니다.

>>> ax.plot_date(date, closep, '-')

서브 플롯 ax에 시간별 주식 종가를 선으로 그려줍니다.

>>> for label in ax.xaxis.get_ticklabels():

            label.set_rotation(45)

서브 플롯 ax의 x축의 라벨을 45도 각도로 틀어줍니다.

>>> ax.grid(True)

서브 플롯 ax에 격자를 보이게 합니다.

>>> plt.subplots_adjust(left=0.1, bottom=0.2, right=0.95, top=0.9, wspace=0.2, hspace=0)

서브 플롯간의 간격을 조정해줍니다. 이번 코드는 서브 플롯이 하나이므로 루트 플롯과의 간격이 됩니다. 이 값을 조정해보면 어떤 내용인지 이해할 수 있습니다.

이제 주가 그래프의 아랫 부분을 색으로 채워 보겠습니다.

처음 코드에서 한 줄이 추가되었습니다.

>>> ax.fill_between(date, 1000000, closep)

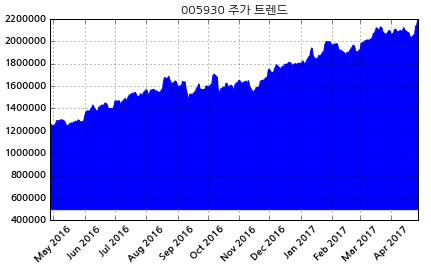

fill_between(date, 1000000, closep)는 x값은 date이고, 1000000 이상 closep 이하 부분을 디폴트 색상인 파란색으로 채웁니다. 만약 1000000을 500000으로 줄여서 다시 그려보면 아래의 그림과 같이 나옵니다.

이는 y값의 범위가 달라져서 원래의 스케일과는 좀 다르게 나타납니다. 경계부분의 트렌드는 비슷한데 상대적인 차이가 줄어든 것입니다.

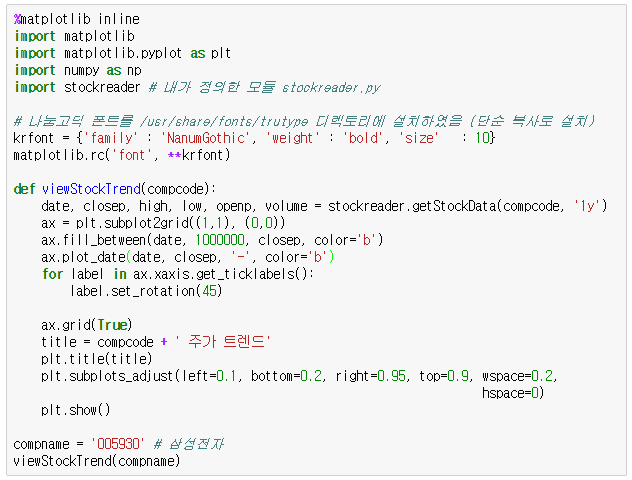

채우는 색상을 변경하고자 하면 아래와 같이 하면 됩니다. 아래는 cyan으로 채우고 그리는 색을 변경합니다.

>>> ax.fill_between(date, 1000000, closep, color='c')

>>> ax.plot_date(date, closep, '-', color='c')

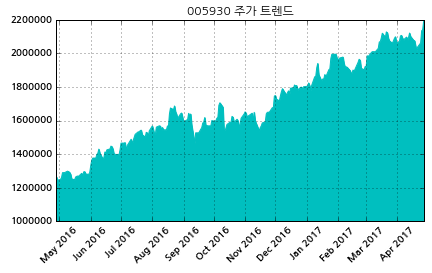

결과는 아래와 같이 출력됩니다.

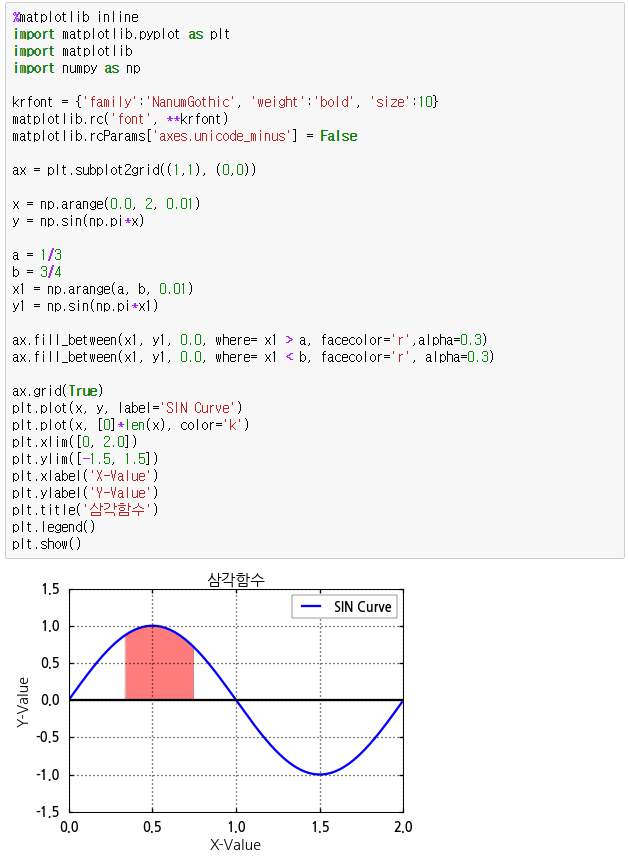

아래 코드는 부분을 칠하는 방법입니다. 물론 이는 정상적인 방법이 아닐 수 있습니다. 코드에 대한 설명은 생략합니다.

파이썬 Matplotlib을 이용한 데이터 시각화 프로그래밍9 - pandas를 이용해 주식 차트 그리기

pandas는 파이썬을 위한 데이터 구조 및 분석을 위한 매우 편리하고 고성능의 오픈소스 라이브러리 입니다. BSD 라이선스라서 pandas를 누구나 수정하여 사용할 수 있고, 재배포의 의무가 없으며 심지어 상용 소프트웨어에서도 제한없이 사용할 수 있습니다.

8편에서 주식 차트를 그리기위해 야후의 Open API URL주소를 이용해서 데이터를 가져오고 그것을 numpy.loadtxt()라는 함수로 주가 데이터를 파싱하여 matplotlib으로 차트를 그리는 알고리즘이었습니다.

자, 이제는 pandas를 이용해 8편과 동일한 프로그램을 만들어 보겠습니다. pandas의 위력을 조금이나마 알 수 있습니다. 먼저 pandas를 사용하기 위해서는 pandas를 우리의 컴퓨터에 설치를 해야겠지요..

PIP를 이용해 pandas를 설치합니다.

D:\> pip install pandas

그리고 pandas로부터 독립을 선언(?)한 pandas_datareader 모듈을 PIP로 설치합니다.

D:\> pip install pandas_datareader

무사히 잘 설치되었다면 파이썬을 구동해서 pandas를 import 해봅니다. 오류없다면 설치끝~

이제 아래의 코드를 보시죠~

8편의 코드에 비해 많이 단순하게 되었습니다. 살포시 코드로 가보죠..

>>> import pandas_datareader.data as web

pandas의 독립적인 모듈인 pandas_datareader.data를 web이라는 별명으로 import 합니다.

>>> def viewStockTrend(compcode)

인자로 입력된 compcode에 해당되는 주가 정보를 가져와서 matploitlib으로 화면에 그래프를 그려주는 함수입니다.

>>> start = datetime.datetime(2015, 2, 2)

>>> end = datetime.datetime(2016, 7, 13)

datetime.datetime(2015, 2, 2)는 2015-02-02 00:00:00 형식으로 변환해줍니다.

start와 end는 살펴볼 기간입니다.

>>> stock = web.DataReader(compcode, 'yahoo', start, end)

이 부분은 야후로부터 종목코드 compcode에 해당하는 주가 정보를 start, end로 지정된 기간만큼 가져와서 stock 변수에 담습니다.

만약 start와 end가 생략되면 2010-01-01 부터 프로그램을 구동한 현재까지의 주가정보를 가져오고, start만 인자로 입력하면 start부터 현재까지의 주가정보를 가져옵니다.

삼성전자의 2015년 2월 2일부터 2016년 7월 13일까지의 주가 그래프를 결과로 그려줍니다.

이와 같이 pandas를 이용하면 복잡한 작업을 매우 편리하게 해주는 기능들을 활용할 수 있어 프로그래밍이 매우 단순해집니다.

pandas에 대해서는 시간이 나는대로 별도로 포스팅할 예정입니다.
